Изготовление откидных болтов на заказ
- Метрическая или трапецеидальная резьба, заданные габариты, материал, покрытие.
- Минимальная сумма заказа — 20 000 рублей, отгрузка — от 2 дней.
- Готовые соединения отправляем в Краснодар и в другие регионы России.

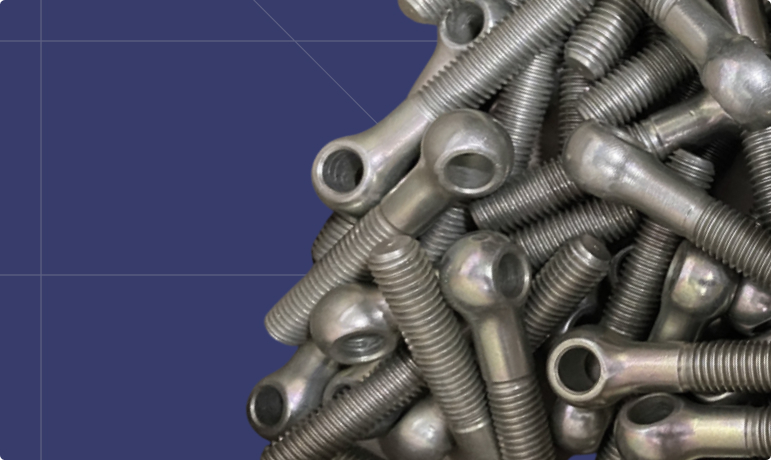

Откидные болты используют в узлах, которые нужно регулярно разбирать без полного снятия крепежа. Ушко или вилка соединяет деталь с проушиной, скобой либо пальцем. Такая схема упрощает открывание крышек, кожухов, люков, прижимных планок, а также переналадку оснастки.
Болты откидные с трапецеидальной резьбой ГОСТ 14725-69
Подробнее
Болты откидные ГОСТ 14724-69
Подробнее
Болты откидные ГОСТ 3033-79
ПодробнееОсновные параметры заказа
Чтобы выбрать производственный маршрут и выполнить изготовление откидного болта, до запуска согласуем конструкцию детали, характеристики соединения.
| Параметр | Что уточняем |
| Основание для выпуска | ГОСТ 14724-69, ГОСТ 14725-69, ГОСТ 3033-79, ТУ, чертеж, эскиз, образец |
| Исполнение | Ушко, круглая головка, отверстие под шплинт, вилка или другое решение по чертежу |
| Резьба | Метрическая или трапецеидальная; диаметр, шаг, длина участка, поле допуска |
| Стержень | Общая длина, диаметр, гладкие участки, переходные зоны, фаски |
| Отверстие или вилка | Диаметр отверстия, ширина, толщина и длина вилки, расстояния до осей, параметры сопряжения |
| Материал | Марка стали или другой материал по условиям работы и требованиям заказчика |
| Прочностные требования | Класс прочности, твердость, термообработка, если их задает стандарт или ТЗ |
| Поверхность | Покрытие, шероховатость, требования к внешнему виду |
| Условия работы | Нагрузка, частота разборки, влажность, температура, контакт с рабочей средой |
| Комплектность | Болт, палец, шплинт, гайка, шайба или другой набор деталей |
| Партия | Единичные экземпляры, опытный выпуск, мелкая либо серийная поставка |
Исполнения откидных болтов
Конструкция головки определяет способ работы в соединении. Ушко используют для фиксации на пальце, проушине или скобе. Отверстие под шплинт помогает зафиксировать положение детали. Вилка охватывает сопрягаемый элемент с двух сторон, после чего через отверстия устанавливают палец.
ГОСТ 3033-79 распространяется на откидные болты с диаметром резьбы от М5 до М36. Стандарт предусматривает три исполнения: с круглой головкой, с круглой головкой и отверстием под шплинт, с вилкой.
Для станочной оснастки применяют откидные болты по ГОСТ 14724-69 с метрической резьбой или по ГОСТ 14725-69 с трапецеидальной. Оба стандарта задают конструкцию изделий для станочных приспособлений.
Если габариты, форма ушка, резьба или параметры сопряжения не совпадают с типовым исполнением, выполним изготовление откидных болтов по чертежу, эскизу или образцу.
Производственная база ООО «СПбЗКИ»
Завод оснащен современным оборудованием для изготовления крепежа и деталей различной сложности. Основу составляют токарные станки с ЧПУ DMG MORI CTX ecoline, обеспечивающие высокую точность обработки, стабильное качество продукции.
Производственная база также включает токарные (16К20), фрезерные (6Р13), резьбонакатные (UPW 25.1), сверлильные (2Н135), шлифовальные (2Ш18) станки и комплекс абразивоструйной обработки (KOMAX—CAB-Р). Такое оборудование позволяет выполнять полный цикл механической обработки, выпускать единичные изделия и серийные партии по чертежам, техническому заданию или образцам заказчика.
Этапы изготовления откидных болтов
От чего зависит цена изготовления откидных болтов
Стоимость изготовления откидных болтов рассчитываем после изучения чертежа, технического задания, образца или параметров сопрягаемого узла.
Если требуется производство откидного болта по образцу, сначала снимаем размеры, уточняем геометрию ушка или вилки, положение отверстий, параметры резьбы. Точную сумму определяем после оценки исходных данных, а также требований к готовой продукции.
- конструкция головки: ушко, вилка, отверстие под шплинт
- диаметр, длина, особенности стержня
- тип, размер, шаг, длина резьбы
- размеры отверстия, вилки, проушины, пальца
- материал, прочностные характеристики, термообработка
- покрытие, требования к поверхности
- комплектность: пальцы, шплинты, гайки, шайбы
- работа по образцу вместо готового чертежа
- дополнительный контроль, маркировка, документы
- количество изделий, срочность, условия поставки
Как сделать заказ
Где применяют откидные болты
Почему выбирают ООО «СПбЗКИ»
Крепеж в наличии на складе
Актуальные остатки готовой продукции: болты, гайки, шайбы, шпильки и другие. Таблица обновляется по мере изменения складских остатков
Открыть таблицу остатков- Обновляется регулярно
- Таблица
- Резерв через менеджера
-
Можно ли изготовить откидной болт по образцу?
Да. Передайте образец, фотографии или известные размеры. Для расчета также укажите назначение соединения, параметры резьбы, размеры проушины или вилки, количество изделий, условия работы. -
Чем исполнение с ушком отличается от болта с вилкой?
Ушко соединяют с пальцем, проушиной или скобой. Вилка охватывает сопрягаемую деталь с двух сторон, затем через отверстия устанавливают палец. Вариант выбирают по геометрии узла. -
Можно ли заказать болт с трапецеидальной резьбой?
Да. Такие откидные болты изготавливаем по ГОСТ 14725-69, чертежу или параметрам ответной детали. Для расчета нужны размер, шаг, длина резьбы, требования к материалу, условия работы. -
Какие данные нужны для исполнения с отверстием под шплинт?
Укажите диаметр отверстия, его расположение, размеры сопрягаемого узла, требования чертежа. Если отверстие работает со шплинтом, приложите параметры ответной детали или образец. -
Можно ли заказать комплект с пальцами, гайками, шайбами?
Да. До выпуска согласуем состав комплекта, размеры резьбы, диаметр пальца, материал, покрытие, требования к маркировке, упаковку. -
Выпускаете ли болты для станочных приспособлений?
Да. Для таких задач изготавливаем крепеж по ГОСТ 14724-69, ГОСТ 14725-69 или индивидуальным параметрам. Стандарт выбирают по типу резьбы, а также конструкции приспособления.
